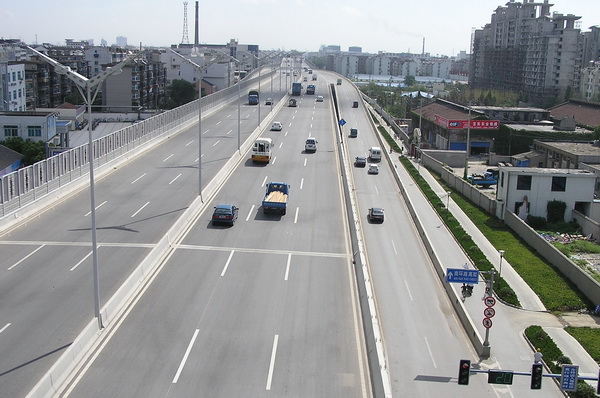

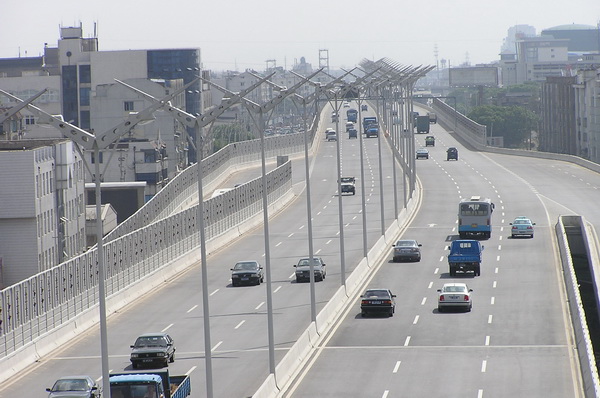

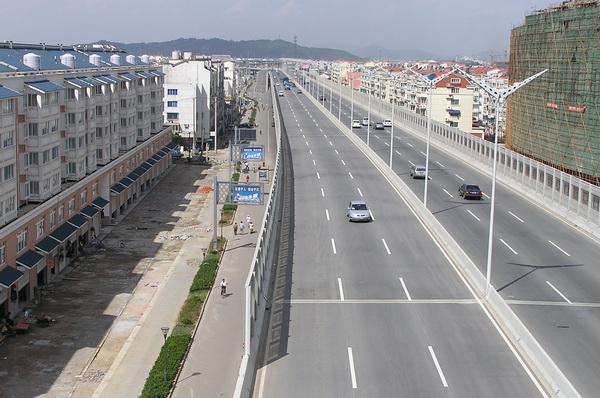

城市高架桥快速路，高架六车道，地面六车道,全长约4.5公里，正常段桥面宽26米，最宽处46米，包含六个上下匝道，高架桥面积约12.3万平方米, 预应力连续箱梁结构。

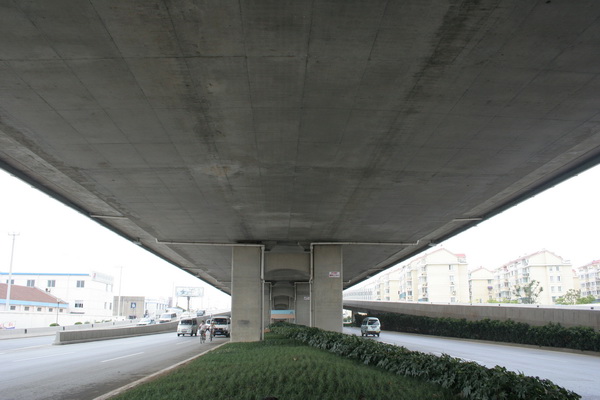

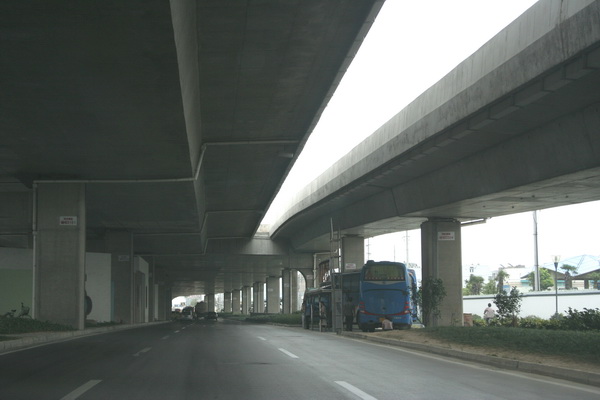

高架桥梁以预应力现浇箱梁为主，跨越盘蠡路、西塘河、人民路、南园路等为30+45+30米连续箱梁，其余以32米跨径为主，有四跨一联和三跨一联等。桥梁横断面为大悬臂单箱三室斜腹板箱梁，梁底宽为16.2米,桥面板两边悬挑各4.90米，梁顶全宽为26.0米，等截面梁高2米, 桥面板和横梁均设置了强大的预应力,高架桥墩位置在地面道路中央分隔带宽度7.5米范围内,桥下空间为地面道路利用。高架桥桥面雨水通过桥墩两侧竖向泄水管排入地面雨水系统,雨、污水分流制。 |
